개요

시험기간에 도서관 토론학습실에서 공부하다가 불편한 점이 생겼다.

도서관을 출입할 때 학교 도서관 앱을 키고 ‘모바일 이용증’ 화면을 열어 QR코드를 인식해야 문이 열린다.

하지만 이 과정에서 두 가지 불편한 점이 있다.

  1. 도서관 앱의 첫 화면 로딩시간이 오래걸린다
  2. 모바일 이용증 화면까지 한 번 더 들어가야 한다

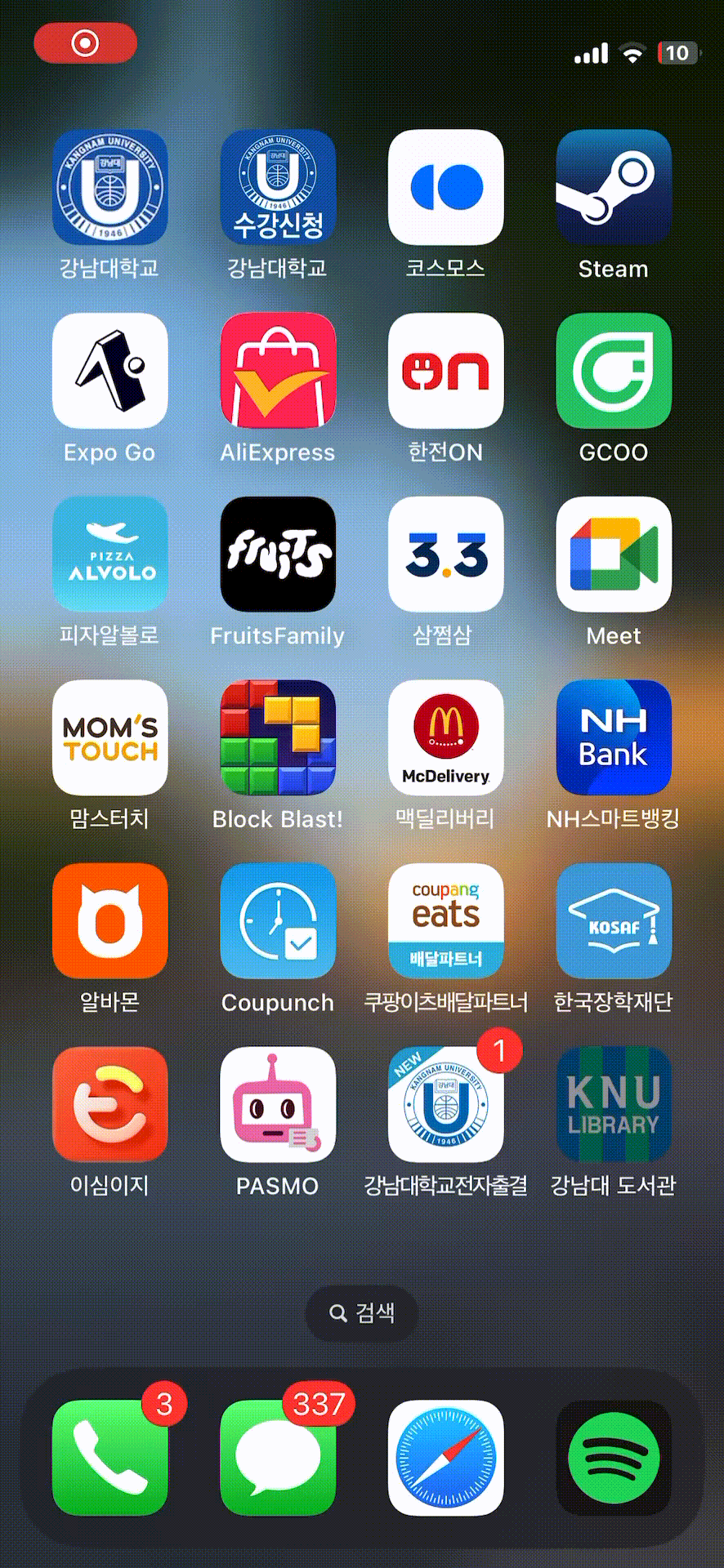

WIFI 환경 (약 11초 소요) LTE 환경 (약 46초 소요)
WIFI 환경 (약 11초 소요) LTE 환경 (약 46초 소요)

이걸 들어가고 나갈 때마다 기다리려니, 도서관 입구도 비좁은데 거기서 사람들이 앱 기다리고 있는 것이 혼잡했고 무엇보다 앞에서 기다리고 있는게 너무 화 났 다.

그래서 이 QR기능을 가장 많이 사용하는 기능이라고 확신하고, QR기능을 기존 앱에서 분리할 방법을 생각했다.

네트워크 트래픽 뜯어보기

분명히 도서관 앱도 올바른 사용자에게만 QR생성을 해줘야 하기 때문에, 실제 학생인지 아이디와 비밀번호 같은 정보를 데이터베이스와 비교하는 과정이 필요하다.

따라서 서버가 존재할 것이며, 앱은 그 서버가 제공하는 QR 생성 API를 사용할 것이고, 그 주소를 알아내면 앱을 이용하지 않아도 내가 필요한 기능인 QR 생성만 빠르게 접근할 수 있을 것이다.

IOS에서 네트워크 트래픽을 감시할 수 있는 방법을 찾아봤다.

mitmproxy

mitmproxy로 iOS 기기의 네트워크 트래픽 살펴보기 :: Outsider’s Dev Story (자세한 사용방법은 이 블로그를 참고하길 바란다)

MITM(man in the middle)으로 네트워크를 중간에서 가로채서 볼 수 있게 해주는 도구이고 오픈소스이면서 무료로 사용할 수 있다. How mitmproxy works에 나와 있는 대로 폰의 모든 요청을 mitmproxy로 가게 하고 mitmproxy가 다시 이를 원래 요청한 서버로 보내주는 방식이다.

  • iPhone 네트워크 요청이 PC를 거쳐가게 해, PC에서 네트워크 통신을 확인할 수 있는 도구이다.

  • 본 글은 mitmproxy의 사용방법을 다루는 글이 아니므로 자세한 설정 및 연결과정은 생략한다.

해당 도구 (프록시)의 동작원리를 간단히 설명하자면

graph TD
	subgraph NoProxy[기존 네트워크]
		A[스마트폰]
	end
	subgraph WithProxy[mitmproxy 설정 후]
		스마트폰 --> B["프록시(mitproxy)"]
	end
	A --> C[서버]
	B --> C

이런식으로 스마트폰에서 서버로 전송되는 요청을 중간에서 감시하는 원리이다.

블로그를 참고해 설정을 완료했다.

mitmproxy로 네트워크 모니터링하기

휴대폰 프록시 설정

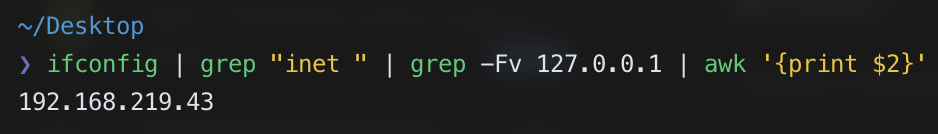

우선 PC의 로컬 IP를 확인한다. 맥북에서는 터미널에서 다음과 같은 명령어로 확인할 수 있다. ifconfig | grep "inet " | grep -Fv 127.0.0.1 | awk '{print $2}'

ip확인

내 IP는 192.168.219.43이다 (빽다방에서 글 작성중)

iPhone에서 프록시 설정

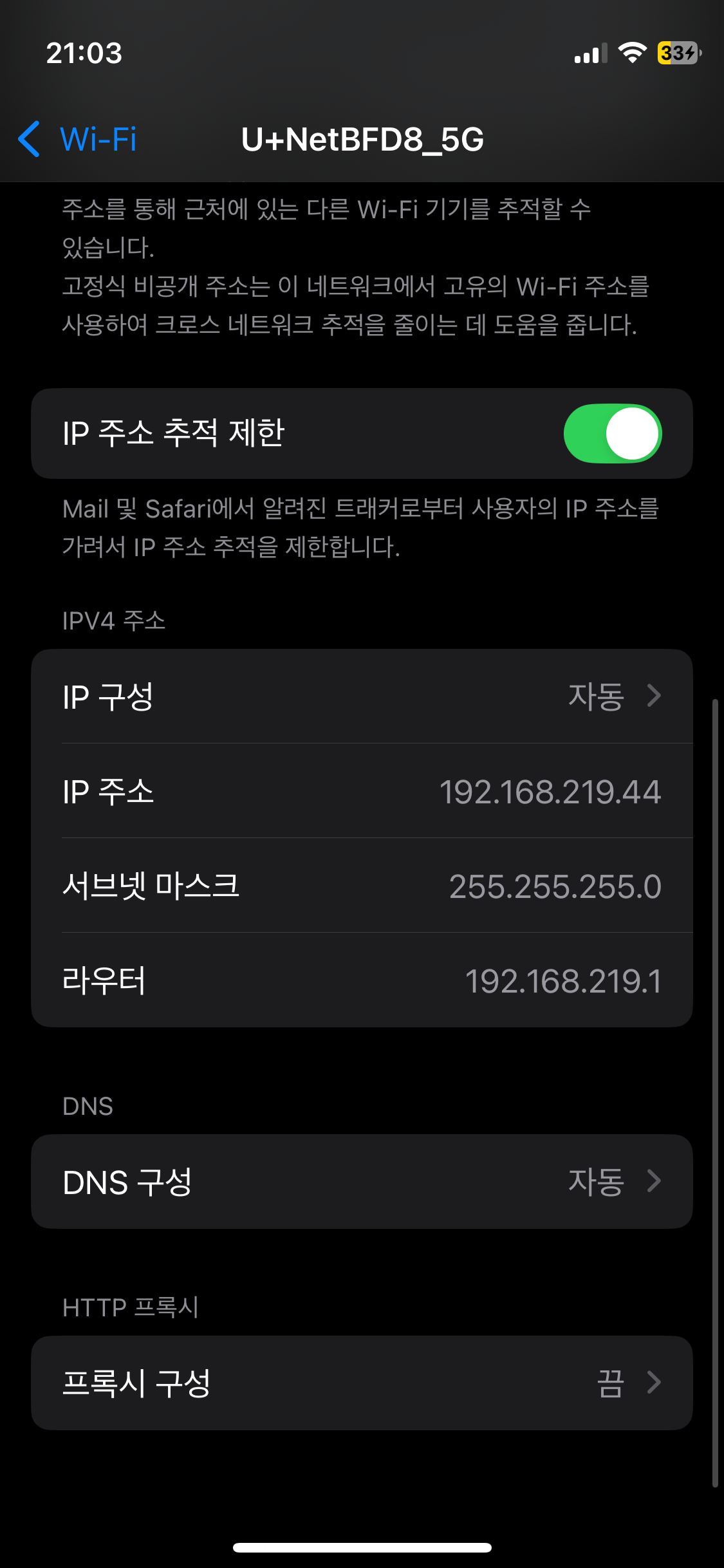

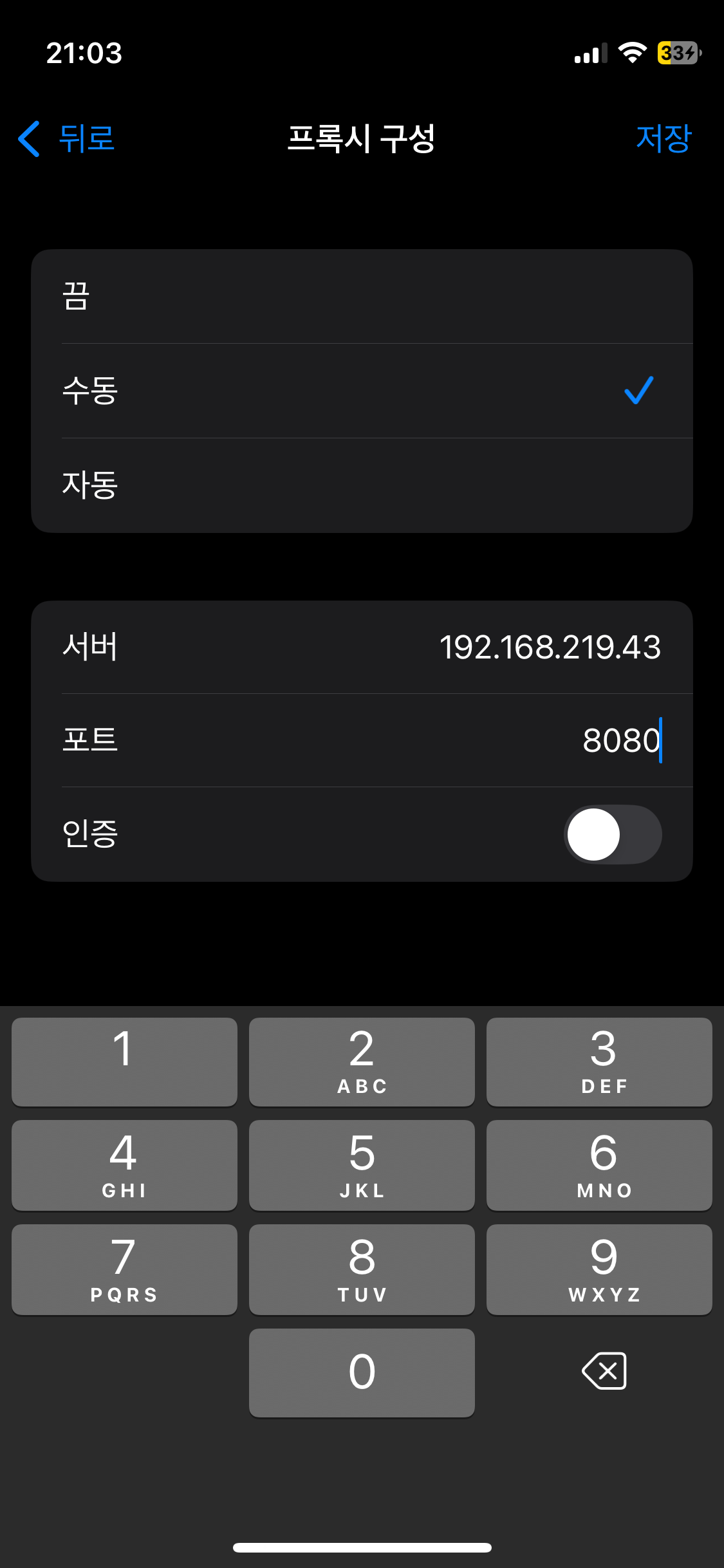

phone_proxy1 phone_proxy2
WIFI 설정 프록시 구성

아이폰에서 [설정] - [Wi-Fi]에서 현재 사용 중인 Wi-Fi를 눌러서 들어가면 맨 아래 HTTP 프록시라는 부분을 볼 수 있다. 보통은 사용 안 하니 끔로 되어 있는데 프록시 구성을 눌러서 들어간다.

여기서 수동을 누르고 서버에서는 위에서 확인한 IP 192.168.219.43를 입력하고 포트는 8080을 입력한다.

iPhone에서 인증서 설정

과정이 복잡해 블로그를 참고하기 바란다.

연결 후 패킷 분석

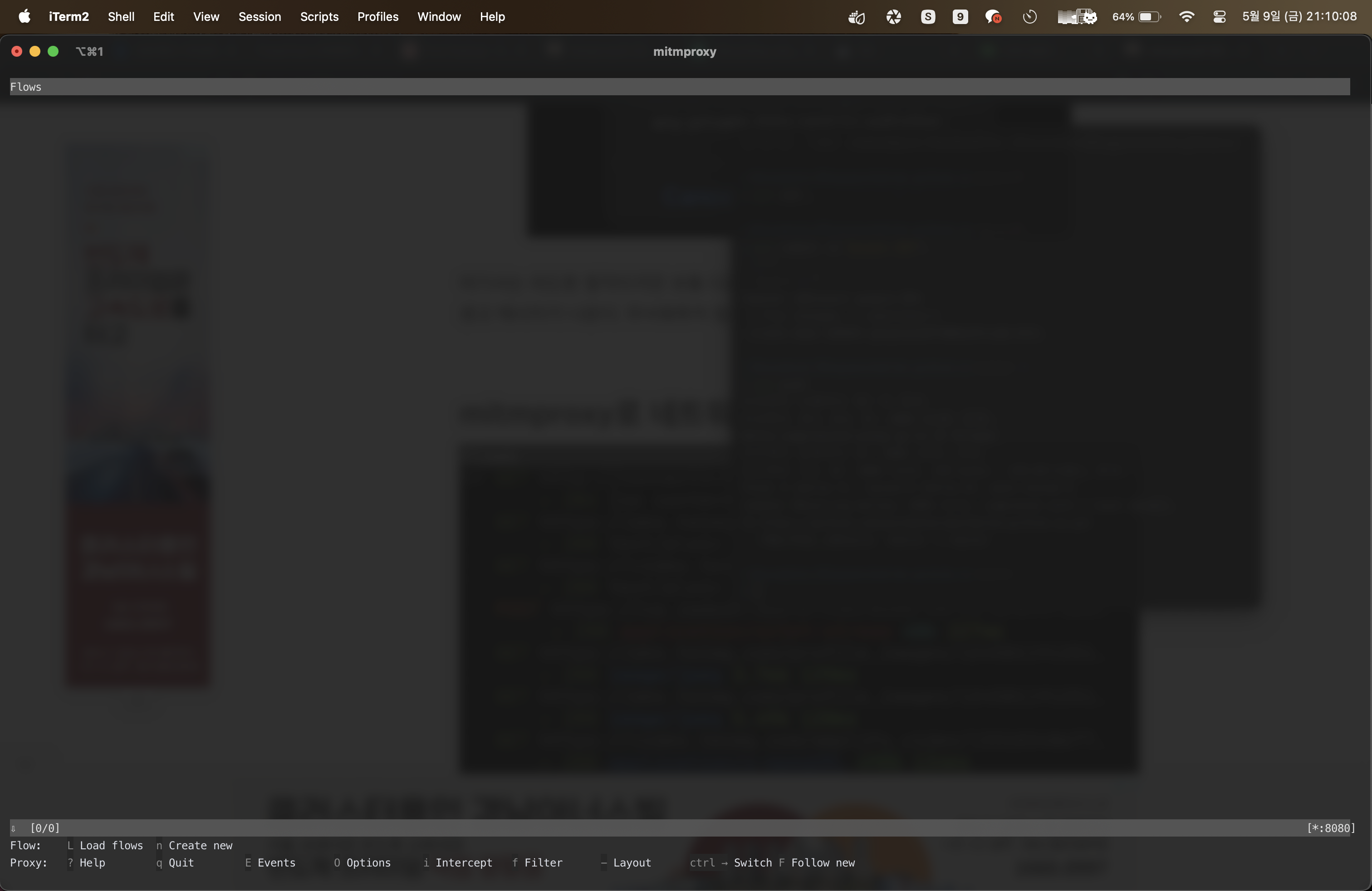

설정을 마치고 터미널에 mitmproxy를 입력한다. mitmproxy 아직 스마트폰에서 아무것도 실행하지 않아 네트워크 기록이 없다.

도서관 앱을 키고 모바일 이용증 화면을 들어가봤다.

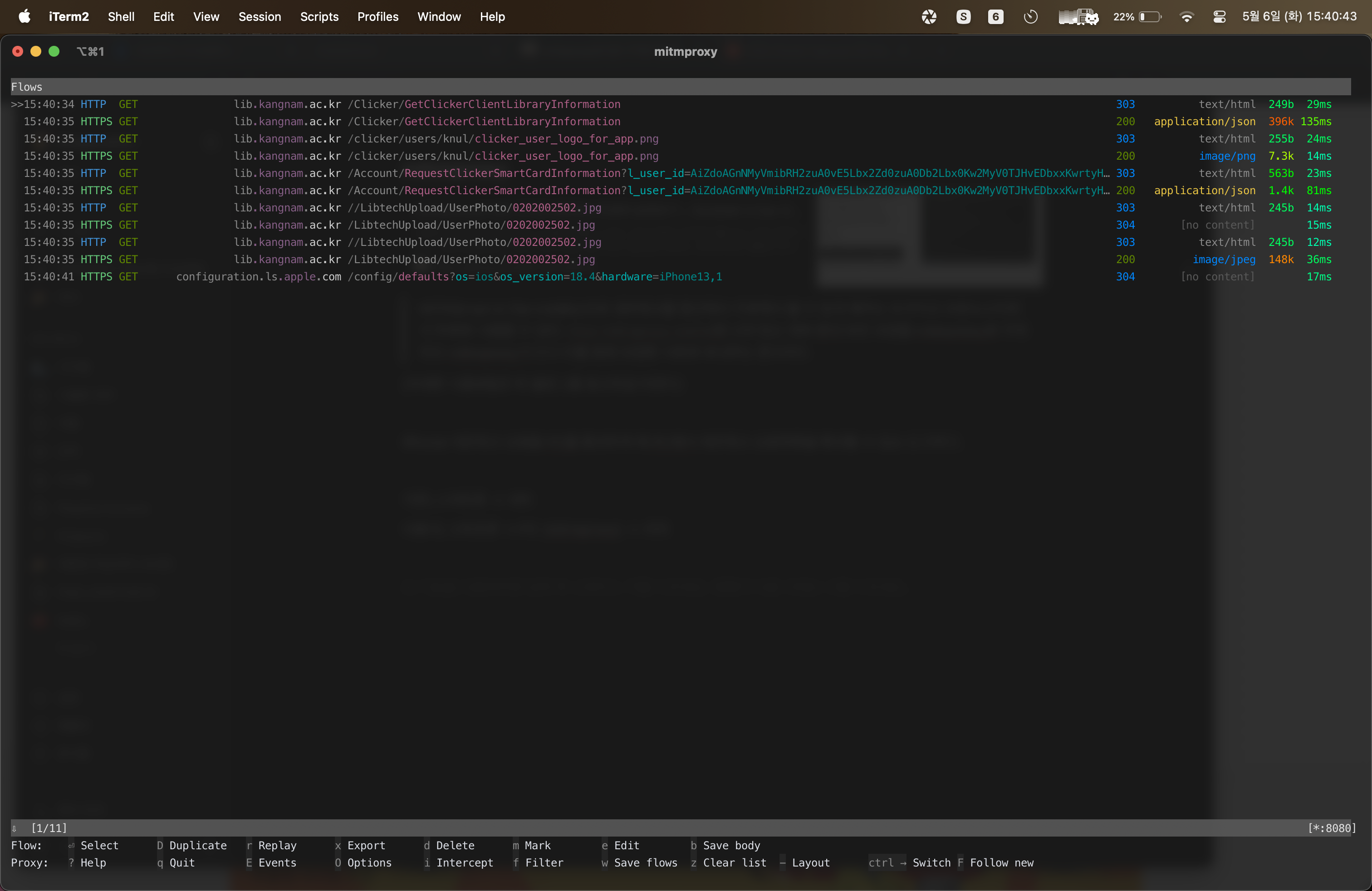

터미널화면

도서관 앱을 여니 여러가지 HTTP, HTTPS GET 요청 기록이 생겼다!

흠.. 앱 실행 후 전송하는 API 요청은 2가지로 보인다.

HTTPS GET

  1. lib.kangnam.ac.kr/Clicker/GetClickerClientLibraryInformation
  2. lib.kangnam.ac.kr/Account/RequestClickerSmartCardInfomation?l_user_id=…

QR생성에는 유저 정보가 필요할 것이니 쿼리값으로 l_user_id를 넘기는 2번 API가 의심스럽다.

API 분석

/Account/RequestClickerSmartCardInfomation/ 의 Request와 Response를 분석해봤다.

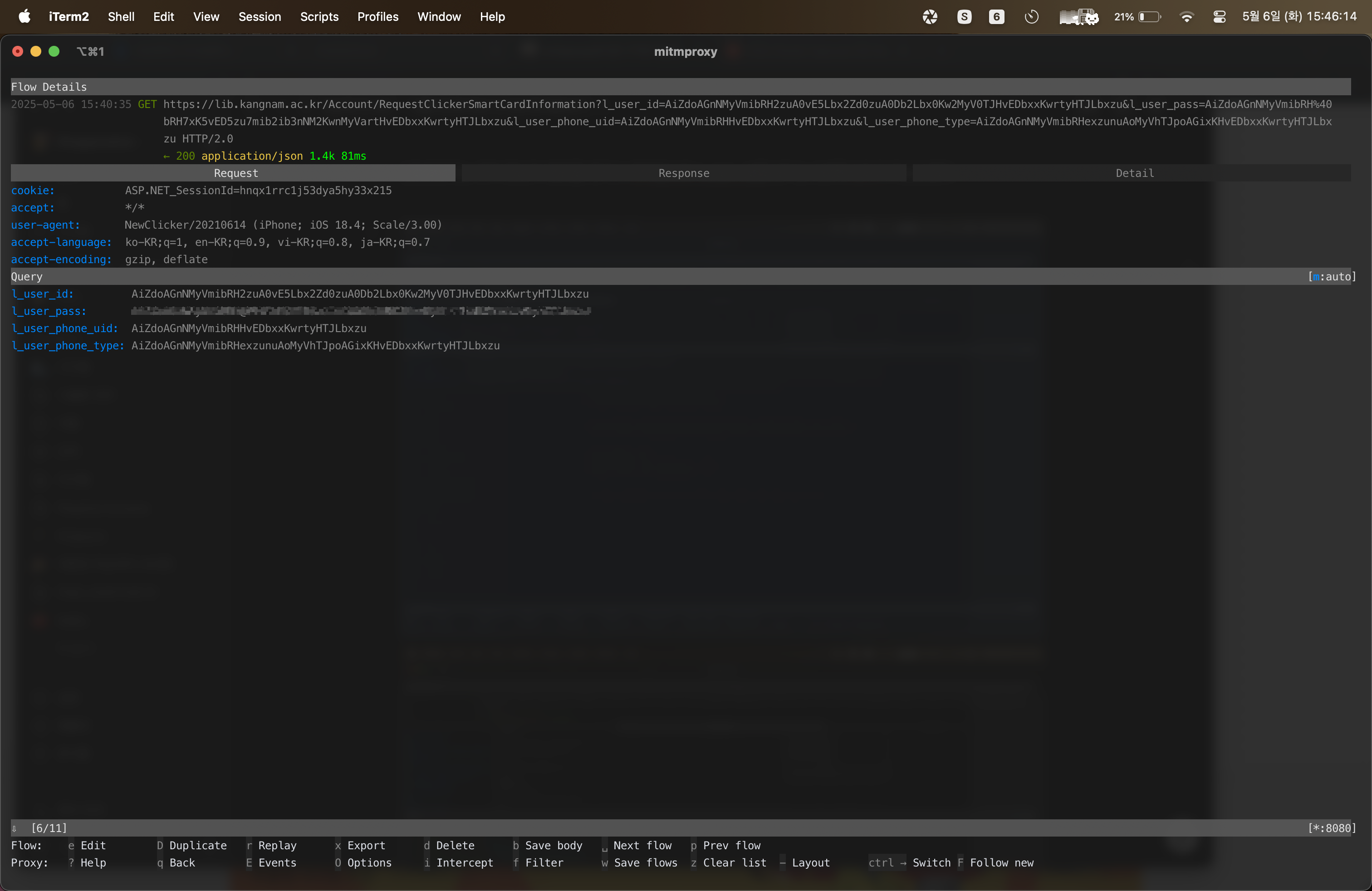

Request

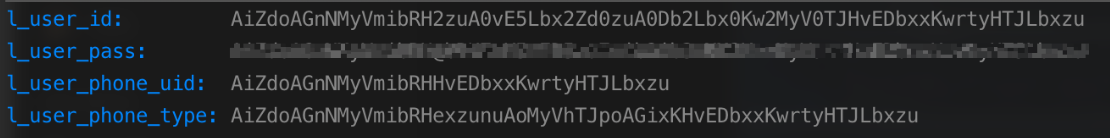

요청 쿼리로 4가지, l_user_id, l_user_pass, l_user_phone_uid, l_user_phone_type 를 보낸다.

각각 아이디, 비밀번호, 휴대폰 고유번호, 휴대폰 타입(안드로이드 / iOS) 를 의심해본다.

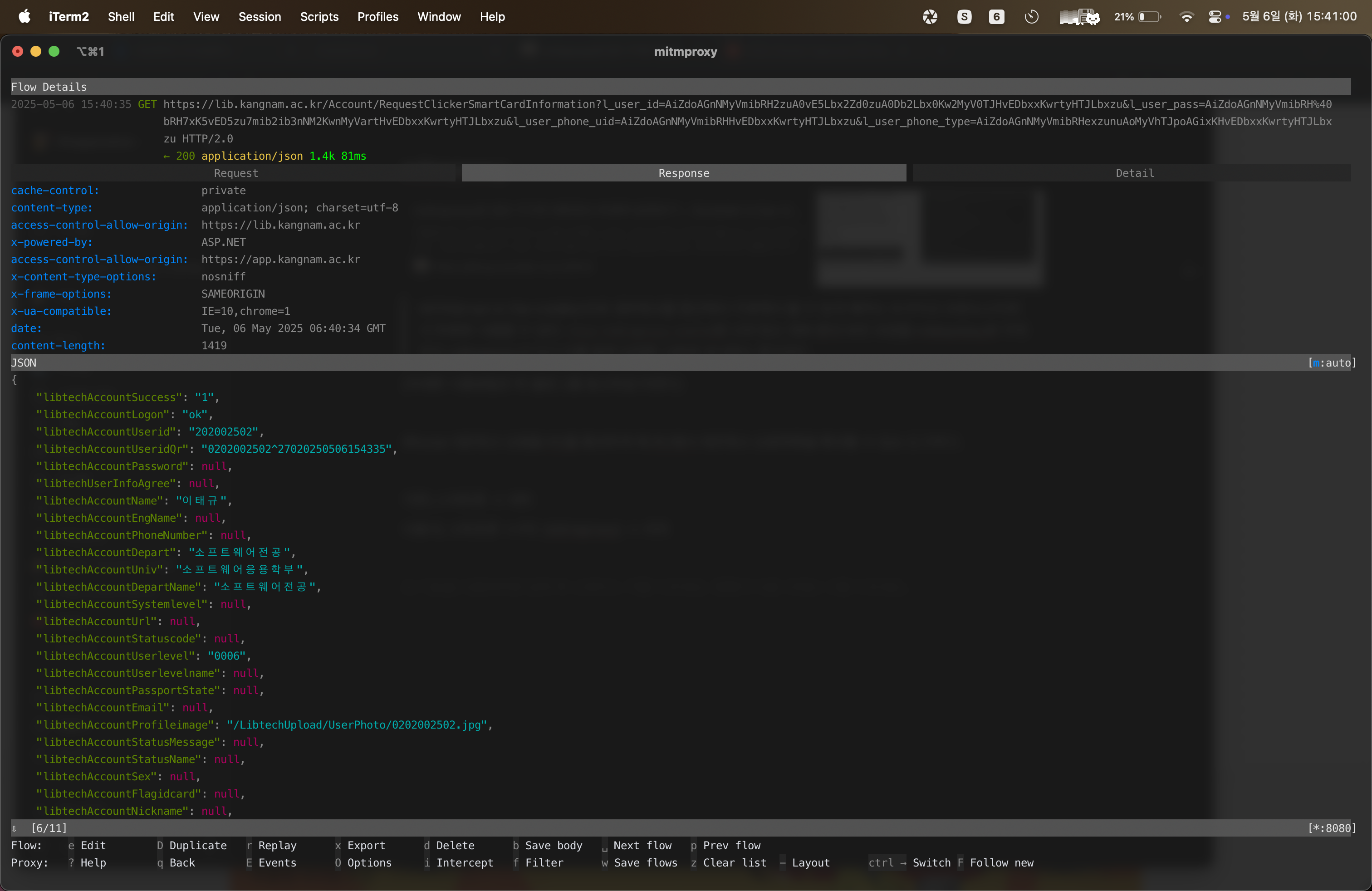

Response


  "libtechAccountSuccess": "1",  // 로그인 성공 여부
  "libtechAccountLogon": "ok",   // 로그인 결과
  "libtechAccountUserid": "202002502",  // 학번
  "libtechAccountUseridQr": "0202002502^00220250425013117", // 학번 + QR 토큰
  "libtechAccountPassword": null,  // 비밀번호는 반환하지 않음
  "libtechAccountName": "이태규",  // 이름
  ...
  "libtechAccountDepart": "소프트웨어전공",
  "libtechAccountUniv": "소프트웨어응용학부",
  "libtechAccountUserlevel": "0006",  // 등급 코드
  "libtechAccountProfileimage": "/LibtechUpload/UserPhoto/0202002502.jpg", // 사진 경로
  ...
  "libtechAccountPhoneUid": "E214C949-BA49-4E82-AC6C-39D0BBFC0628", // 기기 고유 식별자 (UUID)
  "libtechAccountPhoneType": "i", // iOS
  "libtechAccountPhoneValid": "1", // 유효성 확인 결과
  "libtechAccountPhoneDate": "20240902" // 등록된 유효 기한
}

응답으로 JSON이 오는데 libtechAccountUseridQr 이 수상하다.

아마 이게 QR코드를 생성하는 String 값 같다는 의심을 해본다.

요청 보내보기

혹시 세션관리나 인증이 따로 있는 지 확인하기 위해 이 url을 그대로 웹페이지에서 요청해봤다.

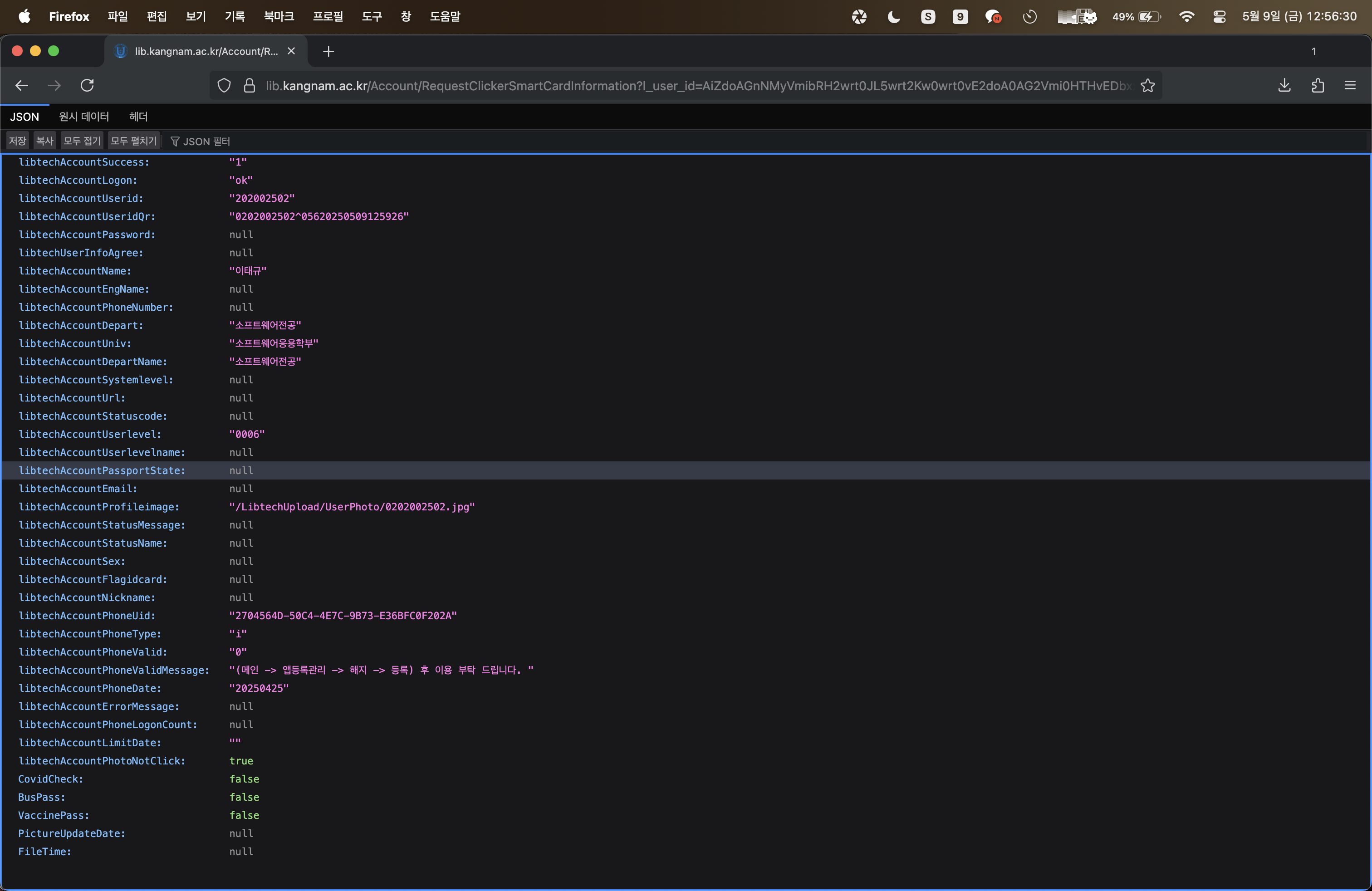

결과화면

web 요청

자~알 된다.

이로써 결론은 누구든 QR생성하는 url만 알면 도서관 앱이 없이도 QR을 만들어서 도서관에 입장할 수 있다.

마침 아이폰에 단축어 앱으로 간단한 자동화가 가능하다는 것이 떠올라서 QR생성 요청을 보내 일회성 QR사진을 띄워주는 단축어를 만들어봤다.

단축어 생성 - 도서관 QR

단축어는 iOS에서 간단한 자동화나 코드를 실행하는 묶음을 만들 수 있는 스크래치(고양이 코딩 프로그램) 같은 앱이다.

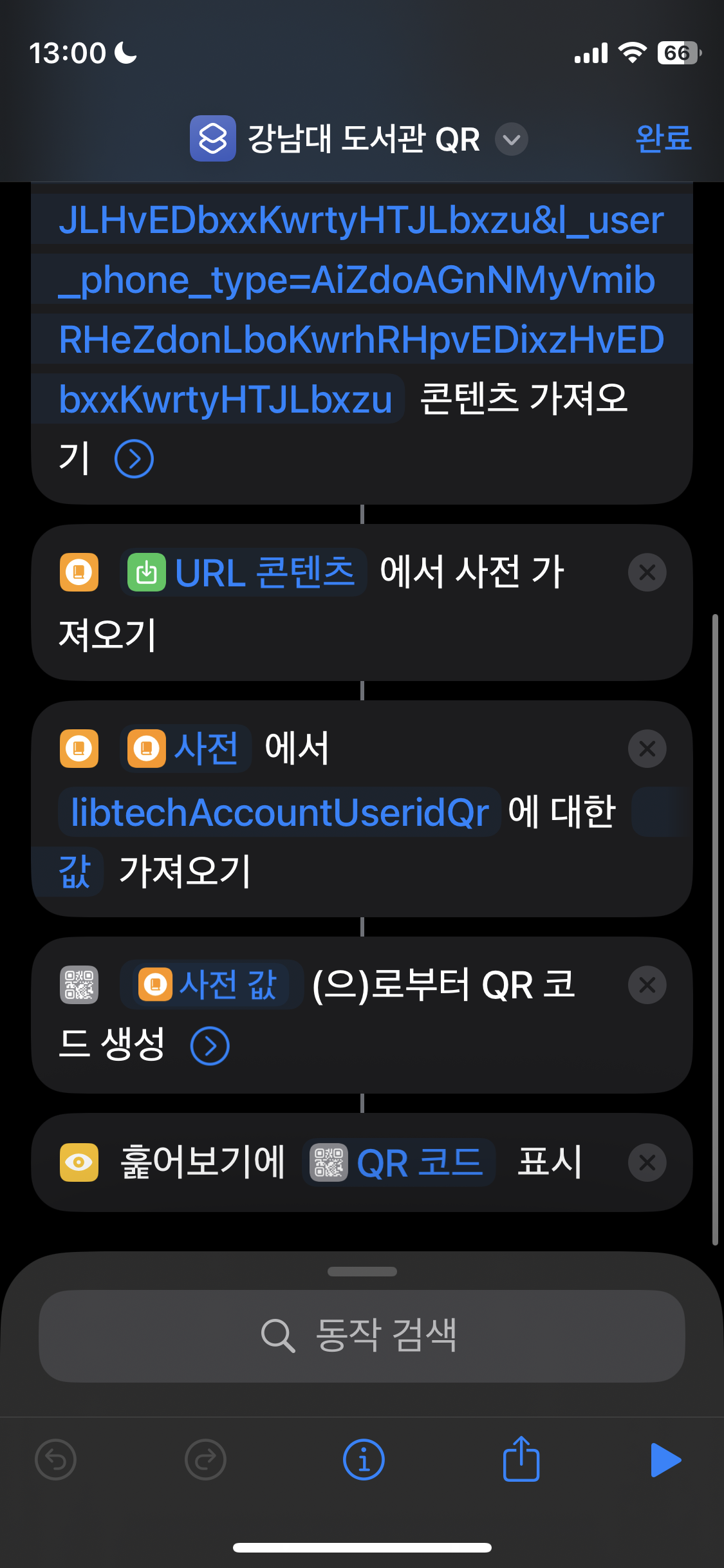

iOS 단축어 화면

동작 원리

동작을 간단하게 기술하자면

url 에서 콘텐츠 요청 → url 콘텐츠(JSON 응답값) 에서 사전 가져오기 → 사전에서 libtechAccountUseridQr key에 대한 사전 값(value) 가져오기 → 사전 값 (value)로 QR코드 생성 → 훑어보기(1회용)으로 QR보기

이렇게 단축어를 구성했다.

QR코드 생성은 단축어 내에 이미 기능이 구현되어 있었다. (QR코드 생성은 별 거 없고 단순히 표현방식을 바꾸는 것 뿐이다)

실행화면

단축어는 아이폰에서 작성해서 바로 테스트해봤다.


약 3초정도 걸리며, 소요시간이 72% 단축되었다.

문제점 및 개선가능성?

문제는 이걸 나만 사용할 것이면 상관없는데 다른 사람들도 이용하게 하려면 꽤 복잡하다.

모든 사람이

  • 네트워크 패킷 감시 도구 설정 후 (mitmproxy 연결하기)
  • 패킷 분석을 해서 개인별 QR생성 url을 알아낸다음
  • 그걸 단축어로 작성해야 똑같이 이용가능하다는 점이다.

해결방법?

API요청 쿼리값들이 무슨 뜻인지 알아내면 요청을 패턴화할 수 있으므로 해결할 수 있다.

아까 요청에서 쿼리의 key와 value들을 다시 분석해봤다.

query GET 요청은 이 값들이 url 뒤에 쿼리값으로 붙어서 전송된다.

예를들어

https://lib.kangnam.ac.kr/Account/RequestClickerSmartCardInformation

  • l_user_id: myid
  • l_user_pass: mypassword
  • l_user_phone_uid: 123
  • l_user_phone_type: iphone

이렇게 해당 url로 위와 같은 쿼리값을 전송하면 최종적으로는

https://lib.kangnam.ac.kr/Account/RequestClickerSmartCardInformation?l_user_id=myid&l_user_pass=mypassword&l_user_phone_uid=123&l_user_phone_type=iphone

이 url로 요청을 보내는 것과 같다.

따라서 각각의 key가 어떤 걸 의미하는 지만 알아내면 내가 value를 사용자에 맞게 전송하면 되는데…

  • l_user_id: 아이디(학번)
  • l_user_pass: 비밀번호(홈페이지 비밀번호)
  • l_user_phone_uid: 사용자 휴대폰 고유번호
  • l_user_phone_type: 휴대폰 종류 (Android / iOS)

key의 뜻을 해석하니 이렇게 보내면 될 것 같다.

진짜 문제는 이 값들이 특정한 암호 알고리즘을 이용해 앱 내부에서 암호화된 후 서버로 전송된다는 것이다.

l_user_id의 경우

내 학번은 202002502 인데 전송하는 값은 AiZdoAGnNMyVmibRH2wrt0JL5wrt2Kw0wrt0vE2doA0AG2Vmi0HTHvEDbxxKwrtyHTJLbxzu 이다.

어떤 원리로 암호화하는지만 알면 나도 앱을 만들어서 사용자가 입력한 아이디 비밀번호를 암호화해서 API요청만 보내면 된다. 이 알고리즘은 앱 내부의 코드로 존재해서 네트워크 분석처럼 뜯어볼 방법이 없다.

202002502 와 AiZdoAGnNMyVmibRH2wrt0JL5wrt2Kw0wrt0vE2doA0AG2Vmi0HTHvEDbxxKwrtyHTJLbxzu의 관계..

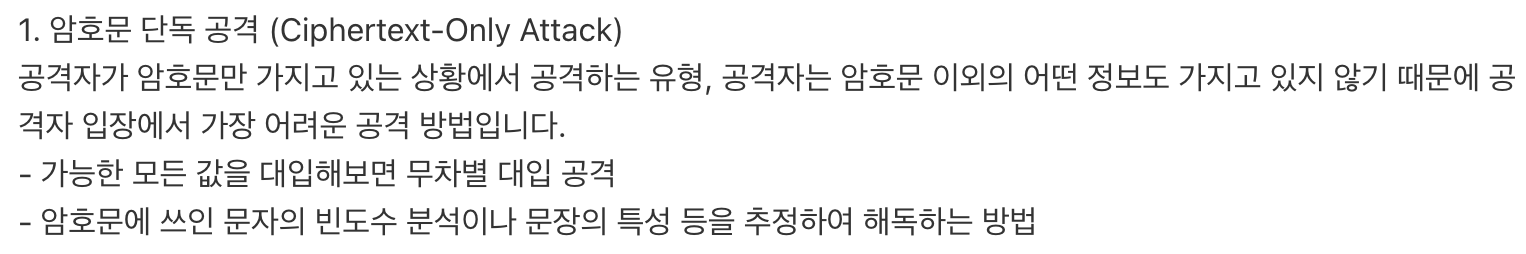

이 관계를 알아내기 위해서 나는 암호문 단독 공격(Ciphertext-Only Attack)을 감행하기로 했다. cipher

다음 글에 이어서..
